1.1    綜述

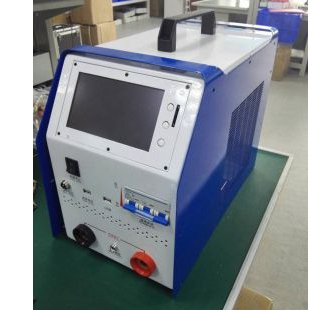

本儀器是針對整組12V-600V蓄電池系列測試，不同規格型號對整組要求不同，具體根據儀表為準。單體電池電壓為1.2V-12V的鉛酸蓄電池組進行測試的專用儀器。儀器采用當前先進的測試技術原理，在新技術、新器件、新材料、新工藝的研究應用上取得了一系列突破，是根據國家有關測試與維護規程要求所設計，對蓄電池進行性能檢測的專業測試儀器。該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供全面科學的檢測手段。

?1.2 主要功能特點

 l   儀器采用觸摸屏操作，直接使用觸摸筆或者手指即可操作界面。

 l   存儲數據方式有內部存儲和外部SD卡存儲方式，自行選擇。

  l  具有過壓、過流、過熱等保護功能。

   l   在線監測功能：在電池組處于在線放電、均充、浮充等狀態下，對電池組進行實時的監測；

   l   放電測試功能：在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒     流放電。設定好“放電電流”、“放電時間”、“放電容量”、“整組終止保護電壓”、“等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、可停止放電測試。

    l   在測試過程中當檢測到整組電池異常、測試儀工作異常時，測試儀自動終止測試，以便對電池進行保護。測試儀采用監控部分與功率部分一體化設計，功率部分采用新型高功效器件。人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。

    l   高亮度彩色屏幕液晶顯示器，顯示效果清晰優美。

    l   上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。

1.3技術指標：

l   環境條件

 工作溫度：(-20～55)℃

  貯存溫度：(-45～70)℃

  相對濕度：90%(40±2℃)

   大氣壓力：(70～106)kPa

l   外形尺寸： 500*450*350，整機重量：30kg

l   工作電源：交流單相AC220V±10%；頻率：50Hz

l   充電模塊工作電壓：AC380V；頻率：50Hz

l   蓄電池類型：鉛酸蓄電池

l   蓄電池組標稱電壓：24V;48v;110V;220V（具體根據用戶所購儀表的電壓等級）

1) 充電電流：5A～150A （具體根據用戶所購儀表的電流等級）

2)  放電電流：5A～150A （具體根據用戶所購儀表的電流等級）

3)   恒流放電電壓范圍：9～28V ；40V～56V；84～135V; 96～270V（具體根據用戶所購儀表的電壓等級）

       l   穩壓總精度：1%；穩流總精度：1%

l   單體電壓類型： 2V、6V、12V

l   單體電壓分辨率： 2V/6V：0.001V   12V:0.01V

l   顯示方式：7寸彩色大屏幕LCD

l   效率：≥92％

l   功率因數：≥0.9

l   絕緣強度：輸入對外殼和對輸出≥AC1500V；輸出對外殼≥AC500V

l   平均無故障時間(MTBF)：≥50000h

l   過熱關機溫度閾值：(80～85)℃
