GHPD1002開關柜局部放電測試儀
達瑞電氣為您推薦：
產品概述

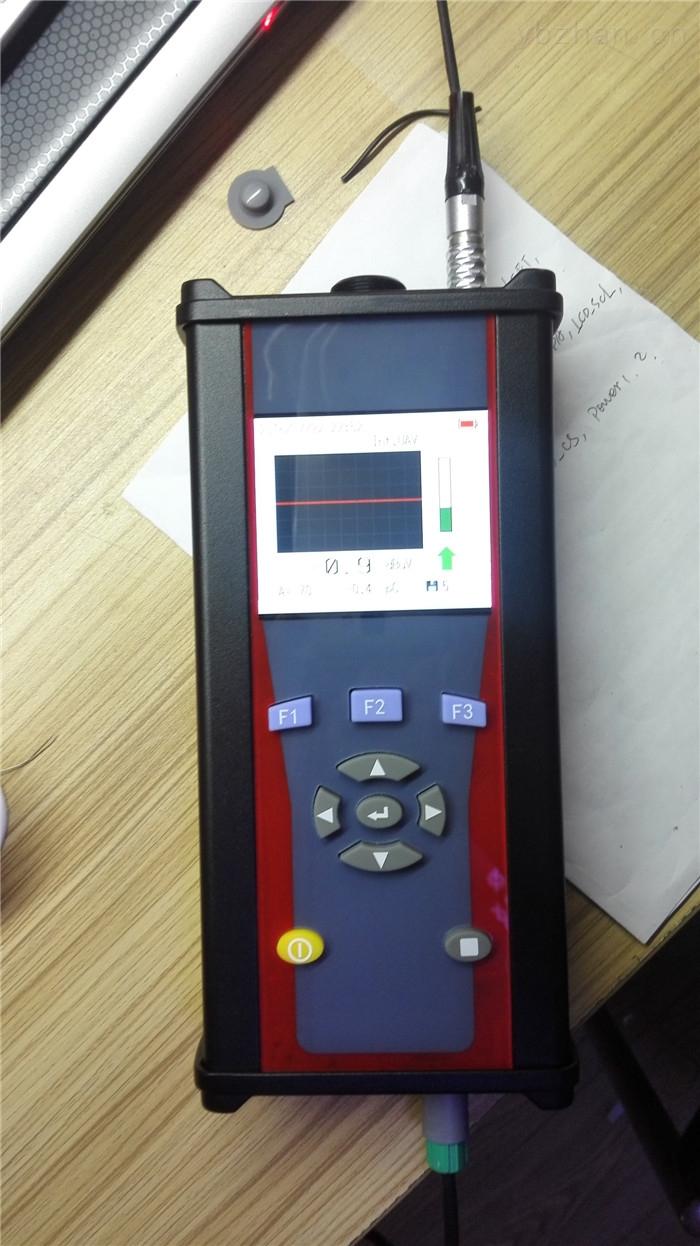

我司研發的GHPD1002開關柜局部放電測試儀是一臺便攜手持式儀器，集成了暫態對地電壓、超聲波兩種檢測模式，可以非常簡便的檢測中高壓開關柜的潛在破壞性局部放電活動。定期的使用GHPD1002 UltraTEV開關柜局部放電測試儀檢查運行中的中高壓開關柜，可以有效查找出故障風險并及時檢修維護避免故障。
功能特點
1. 內置進口超聲傳感器；電氣故障在故障點產生超聲波，超聲波模式下通過耳機聽取局部放電超聲信號，以檢查泄漏的方法掃描一片區域，各種特征振動聲、爆音、嗡嗡聲可以與不同的故障相關聯。
2. 內置高精度TEV傳感器，耦合局部放電產生的電磁信號，找出潛在的內部放電故障風險。
3. 超聲模式（Ultra Mode）下，主界面顯示局部放電幅值（dBuv），使用黃綠紅三色提局部放電的嚴重程度，超聲波頻域分析圖譜輔助分析放電50Hz相關性；同時可調節耳機聽取音量（Vol）以及可提示調整合適的增益值（Gain）。
4. 暫態地電源模式（TEV Mode）下，主界面顯示局部放電幅值（dB）；每個工頻周期內的脈沖個數（P/cycle）、脈沖總數（Pulses）及放電強度等級（Level）。
5. 采用可充電鋰電池供電，可保證設備持續工作6小時以上。
6. 界面顯示使用真彩色LCD，電池電量實時提示；物理薄膜按鍵簡單易用并配有外接高保真降噪耳機。
技術參數
1. 超聲波傳感器（AE）
測量范圍 -7dB~70dB 分辨率 1dB
精度 ±1dB 靈敏度 -65dB
中心頻率 40.0±1.0KHz 帶寬 2.0KHz
2. 地電波傳感器（TEV）
測量范圍 0-60dB 測量帶寬 3-100MHz
精度 ±1dB 最多每周期脈沖數 655
最小脈沖計數水平 1
3. 電池
內置電池 鋰電池,3.7V,3500mAh 使用時間 大約6小時
充電時間 大約5小時 電池保護 過壓過流保護
4. 電池充電器
額定電壓 4.2V 充電輸出電流 1A
使用溫度 10℃-60℃ 使用濕度 <80%
5. 硬件
外殼 單色成型塑料 屏幕 240*320 TFT液晶顯示屏
控制 6x按鍵 接口 USB接口；充電器接口；耳機接口；外接聚波器接口
耳機 高保真降噪耳機
6. 尺寸
儀器重量 0.25KG 儀器尺寸 178mm×75mm×30mm
箱體重量 2.3KG 箱體尺寸 415mm×330mm×170mm
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
