THz光束處理在THz應用中是非常重要的，目前人們主要通過拋物面鏡和折射光學元件來實現。然而，衍射光學法開辟了全新的、完全不同的處理方法，可實現THz光束的空間轉換。為滿足THz范圍內的衍射光學法要求，我們研發出了以下衍射光學產品：
—— THz 菲涅爾透鏡
—— THz 光束分束器
參數規格
類型
THz Fresnel lenses
THz beam dividers
材料
高阻硅
機械直徑
To 55 mm
光學直徑
To 50 mm
厚度
1 mm
波長范圍
60-250 um
衍射效率
40 %
80 %
鍍膜
雙面增透膜

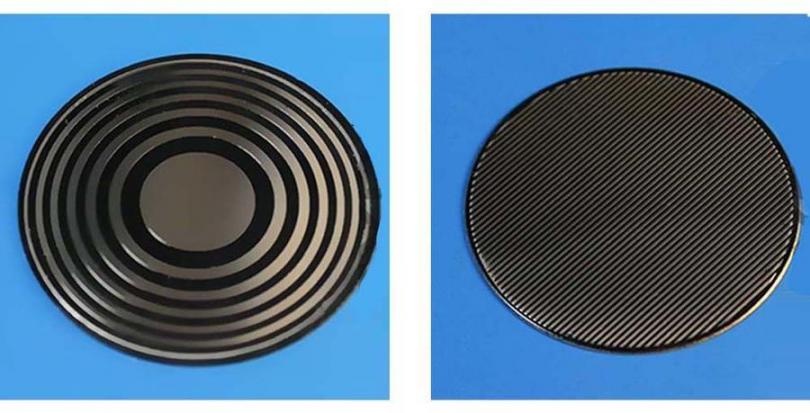

太赫茲菲涅爾透鏡 太赫茲分束器

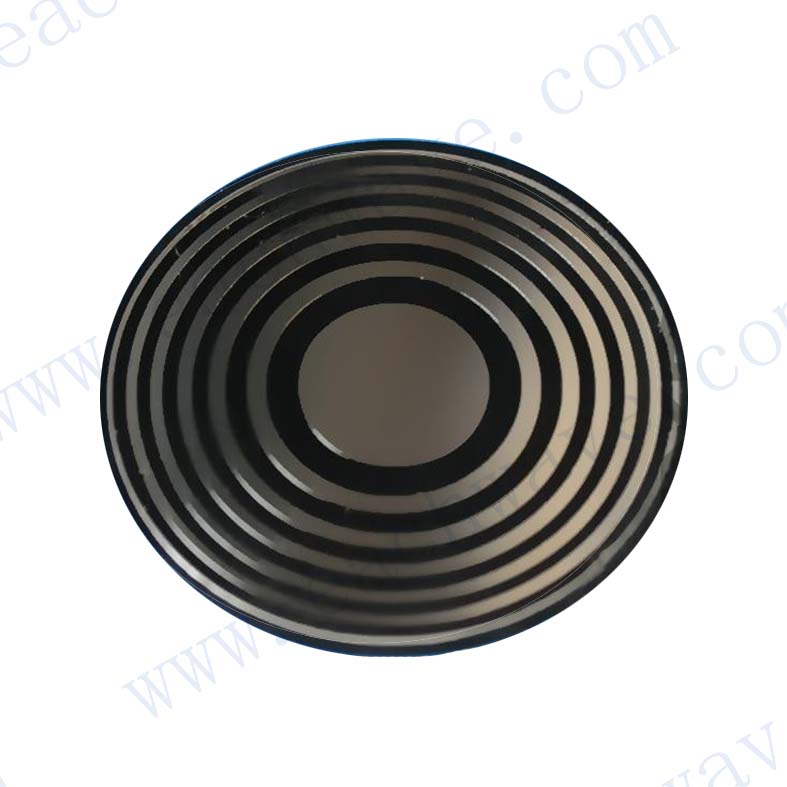

THz 菲涅爾透鏡
菲涅爾透鏡是最簡單的聚焦單色THz光束的衍射元件，與折射透鏡相比，他沒有球面像差。我們可以提供焦距大于100mm的菲涅爾透鏡。

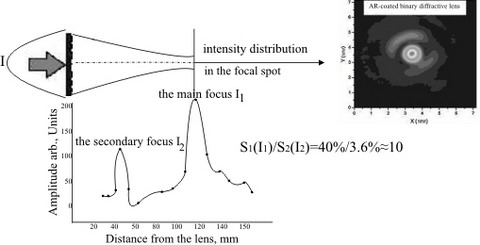

衍射透鏡有兩個焦距：一個主焦距，一個次焦距。主焦距I1/I的衍射效率是40%，次焦距I2/I的衍射效率<3.6%,這個已經在實驗中得到了證明。
艾里斑的計算可以用公式：X= 1.22*λ*F/D，其中λ是操作波長，F(xiàn)是焦距，D是光學直徑
THz 光束分束器 THz Beam Dividers
光束分數器可以將入射的THz光束分割成空間上功率不同的幾個光束，±1級的衍射效率為40 (+/-2)%，其他級衍射光效率小于5%。操作光束的角度值可以從20°到80°改變。
資料下載
>>Download THz Diffractive Optical Elements Datasheet (PDF, 119 KB)
