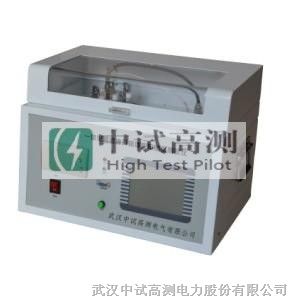

油介質損t5588耗測試儀點擊次數：208
發布時間：2024-11-13 19:00:02 |
|---|
環境溫濕度
一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏*， 體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C 時的電阻值*有20C 時的10％。因此，測量材料的電阻時，*須指明試樣與環境*平衡的溫濕度。
測試電壓(電場強度)
介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。*過*電壓后，由于離子化運動加劇， 電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值*降低。由此可見， 外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。
值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。武漢中試高測電氣有限公司對相同的測試電壓，若測試電*之間的距離不同，對材料電阻率的測試結果也將不同，正負電*之間的距離越小，測試值也越小。*緣油介損測試儀
測試時間
用*的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時*穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，*后*比較平穩的電導電流。被測電阻值越高，*平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值或取加壓1 分鐘后的讀數值。
另外，高*緣材料的電阻值還與其帶電的歷史有關。為準確評價材料的靜電性能，在對材料進行電阻(率)測試時，應*先對其進行消電處理，并靜置*的時間，靜置時間可取5 分鐘，然后，再按測量程序測試。一般而言，對一種材料的測試，至少應隨機抽取3～5 個試樣進行測試，以其平均值作為測試結果。
測試設備的泄漏
在測試中，線路中*緣電阻不高的連線，往往會不適當?shù)嘏c被測試樣、取樣電阻等并聯，武漢中試高測電氣有限公司對測量結果可能帶來較大的影響。為此：
為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本消除雜散電流對測試結果的影響；
高電壓線由于表面電離，對地有*泄漏，所以盡量采用高*緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少*，*電暈放電；
采用聚乙烯、聚四氟乙烯等*緣材料制作測試臺和支撐體，以避免由于該類原因?qū)е聹y試值偏低。
外界干擾
高*緣材料加上直流電壓后，通過試樣的電流是很微小的，*易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以消除電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A 或測量電阻*過1011 歐姆時；被測試樣、測試電*和測試系統均應采取嚴格的屏蔽措施，消除外界干擾帶來的影響。
產品特點
儀器內部采用全數字技術，*智能自動化測量，多種模式測式，配備了大屏幕（320×240）觸控式顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需*培訓就能熟練使用。
油杯參數
油杯主要技術參數
高低壓之間距離 2mm
空杯電容量 60±2PF
*大測試電壓 工頻2000V
空杯介損 tgδ＜1×10-4
液體容量 約40ml
電*材料 不銹鋼
體積 70mm(D)×120mm（H）
產品參數
使用條件： -15℃∽40℃ RH＜80%
電 源： AC 220V±10% 頻率無限制
交流高壓輸出： 400V∽2200V ±2% 每隔100V 50VA
直流高壓輸出： 200V∽600V ±2%
溫控感應爐： *大功率500W
溫度控制范圍： <100℃
溫度控制誤差：±0.5℃
溫度測量分辨率：0.1℃
控溫時間： 室溫到90℃ 小于20min
測量范圍： tgδ無限制 C x 15PF-300PF R 10M-10T
分辨率： △ tgδ：0.001% △ Cx ：0.01pF △ Rx ：0.01
精 度： △ tgδ：±(讀數*0.5%+0.020%)
△ Cx ：±(讀數*0.5%+0.5PF) △ Rx ：±讀數 * 10%
相對介電常數εr：根據Cx自動計算，精度同Cx
體積電阻率ρ： 根據Rx自動計算，精度同Rx
外形尺寸： 450（L）×310（W）×360（H）
重 量： 18Kg
