變頻介質損耗測試儀cwm-162點擊次數：340
發布時間：2024-11-13 22:50:01 |
|---|
1、介質損耗：*緣材料在電場作用下，由于介質電導和介質*化的滯后效應，在其內部引起的能量損耗。也叫介質損失，簡稱介損。在交變電場作用下，電介質內流過的電流相量和電壓相量之間的夾角(功率因數角Φ)的余角δ稱為介質損耗角。
2、介電損耗角正切值是無量綱的物理量?？捎?/span>介質損耗儀、電橋、Q表等測量。對一般陶瓷材料，介質損耗角正切值越小越好，尤其是電容器陶瓷。**只有衰減陶瓷是例外，要求具有較大的介質損耗角正切值。
3、橡膠的介電損耗主要來自橡膠分子偶*化。在橡膠作介電材料時，介電損耗是不利的；在橡膠高頻硫化時，介電損耗又是*要的，介質損耗與材料的化學組成、顯微結構、工作頻率、環境溫度和濕度、負荷大小和作用時間等許多因素有關。
產品參數
1 使用條件 -5℃∽40℃ RH＜80%
2 *干擾原理 變頻法
3 電 源 AC 220V±10% 頻率無限制
4 高壓輸出 0.5KV∽10KV 每隔0.1kV
精 度 5%
*大電流 140mA
容 量 1000VA
5 自激電源 AC 0V∽30V 45HZ/55HZ
*大電流 15A
6 分 辨 率 tgδ: 0.001% Cx: 0.1pF
7 精 度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.0PF)
8 測量范圍 tgδ 無限制
C x 15pF＜Cx＜100000 pF
10KV Cx＜30000 pF
5KV Cx＜60000 pF
1KV Cx＜100000 pF
CVT測試 Cx＜100000 pF
9 外型尺寸 470（L）×320（W）×390（H）
10 存儲*小 40組
11 重 量 30 Kg
產品簡介

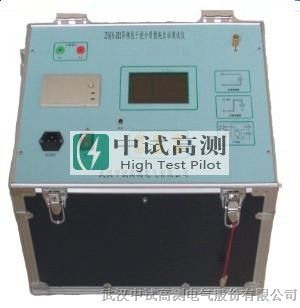

ZSJS-III*干擾異頻介損自動測試儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的*儀器。主電源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。主電源的頻率為45HZ和55HZ，避開了工頻電場對試品的干擾，*解決了強電場干擾下準確測量的難題。同時適用于*停電后用發電機供電的場合。
該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量，配以*緣油杯可測試*緣油介質損耗。
該儀器可用正、反接線方法測量不接地或直接接地的高壓電器設備。同時還可以測試全密封的CVT（電容式電壓互感器）。
儀器內部的逆變器和采樣電路*由數字化控制，輸出電壓連續可調。
儀器具備輸入電壓波動、輸出短路、過壓、過流、溫度等多重保護措施,*了儀器*、*。
