【產品介紹】

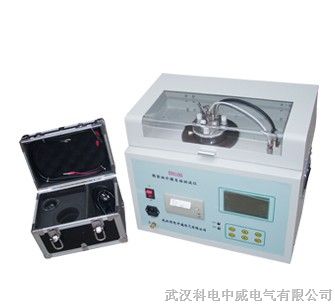

KD6100 精密油介質損耗測試儀一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試

驗電源、標準電容器、高阻計、直流高壓源等主要部件。用于測試*緣油等液體*緣介質的介質損耗角及體積電阻

率的*儀器。

【產品特點】

1.一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻

計、直流高壓源等主要部件。
2.其中加熱部分采用了當前*為*的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速

度快、控制方便等優點。
3.交流試驗電源采用AC-DC-AC轉換方式，*避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機

發電，該儀器也能正確運行。
4.內部標準電容器為SF6充氣三*式電容，該電容的介損及電容量不受環境溫度、濕度等影響，*儀器長時間

使用后仍然精度一致。
5.儀器內部采用全數字技術，*智能自動化測量，配備了大屏幕（240×180）液晶顯示器，全中文菜單，每一

步驟都有中文提示，測試結果可以打印輸出，操作人員不需*培訓就能熟練使用。

【產品技術參數】

1.  使用條件：   -5℃∽40℃         RH＜80%
2.  電    源：   AC 220V±10%      頻率無限制
3.  高壓輸出：   1000V∽2200V      每隔200V
4.  精    度：   2%
5.  容    量：   50VA               輸出電流25mA
6.  溫控感應爐：*大功率500W
7.  溫度控制范圍： <100℃
8.  溫度測量誤差： ±0.5℃
9.  控溫誤差：     ±1℃
10. 控溫時間：     室溫到90℃       小于20min
11. 測量范圍：       tgδ               無限制
C x              15PF-300PF
Rx               10M-10T
12.精    度：        △ tgδ：           ±(讀數*1.0%+0.020%)
△ Cx ：          ±(讀數*1.0%+0.5PF)
△ Rx ：           ±讀數 * 10%
13.相對介電常數： εr       自動計算
14.體積電阻率：    ρ        自動計算
15.外形尺寸：      450（L）×310（W）×360（H）
16.重    量：      18Kg

【產品工作原理】

1、加熱
儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱

采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油

樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。
高頻感應爐加熱避免了發熱塊加熱不均勻的現象。
2、控溫
在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出*佳PWM控制

占空比，使溫度嚴格控制在預設溫度誤差范圍以內。
3、介損測量
試驗電壓同時加在儀器內部標準電容器及油杯加壓*上，測量電路對這兩路信號進行PGA等控制后對兩通道信號

進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x

、ε等參數，送主控CPU。
4、體積電阻率測量
直流高壓試驗電壓加在油杯加壓*上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后

送進AD采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CP

U。

【產品使用說明及注意事項】

1.儀器接地端接地，電源入口引入AC220V電源；
2.打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；
3.箱蓋內有一根測量線，其芯線應連油杯測量*，屏蔽層應連油杯屏蔽*；
4.啟動加熱后，油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；
5.啟動測試后，油杯上會帶高壓電，如要取出油杯應小心操作，以免觸電；
6.箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓。
7.搬運儀器時應將油杯取出單獨包裝，以*從中掉出打壞油杯。
